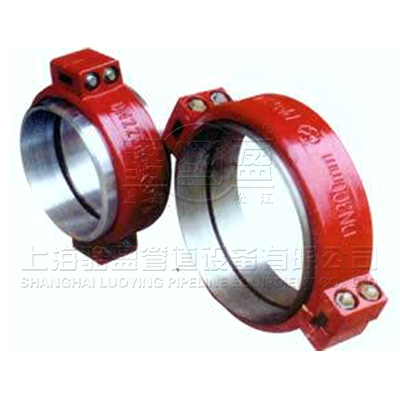

KRHD型鋼制柔性接頭又稱為對開式伸縮接頭、鋼制柔性接頭。鋼制柔性管接頭是一種管道連接，性能可靠，安裝簡便的產品。在低壓時，靠密封圈的彈性變形，達到密封目的；在壓力增加時，通過介質作用在密封圈上，起到自密封的作用，并在管端間留有間隙來補償管道因熱脹冷縮而產生的位移和撓曲。

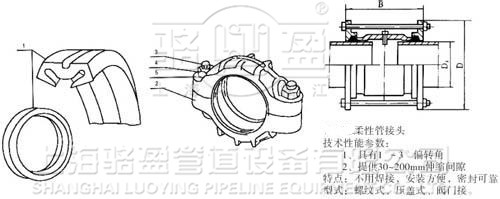

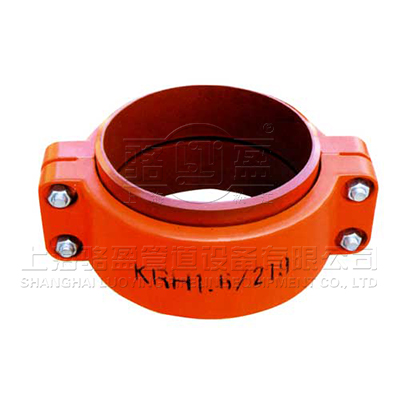

柔性管接頭是KRH型柔性管接頭的衍生產品，H是小間隙普通型，HD為大間隙，卡箍式柔性管接頭是由外卡，管端，密封圈，螺栓組合而成。之間相互配合而形成柔性的連接方式。適用于管道補償量大，地形復雜的場合。
在線咨詢
購買熱線： 021-622-00727

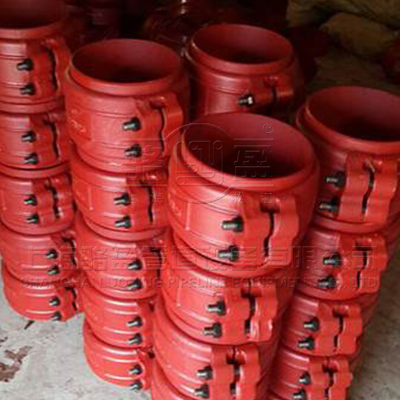

KRHD型鋼制柔性接頭為分瓣式結構，安裝拆卸方便，無需起重設備。安裝于閥門管路的一側或泵房內水泵進出口處，便于設備安裝拆卸及維修，亦可用于補償管路位移和機泵的隔振降噪。KRHD鋼制柔性管接頭安裝前須松開壓盤螺栓，將該產品拉至安裝長度，然后用對角法擰緊，切勿壓偏，如架空使用，兩端須安裝相應的固定支架。 KRHD型鋼制柔性管接頭特點：
1、快速 不需焊接和再鍍鋅，安裝速度比法蘭連接的管件快3倍以上。
2、簡易 它比法蘭輕、鎖緊機械設計巧妙，螺栓數量少，無需對孔對鎖。
3、可靠 ①該卡箍、墊圈與管端溝槽系全圓周壓緊，其管端拉力強度大，試驗壓力達4.2MPa，溫度－30℃～100℃，真空度可達0.08MPa； ②墊圈設計為C型，能形成三重防漏，管內壓力越大，密封越好； ③墊圈可因流體介質、管材、溫度來進行合適的選擇密封圈材質。
4、隔振吸震 ①因管末端有間隙可有效地隔斷噪音及振動的傳播，熱脹冷縮時管路 亦不受影響；②密封墊圈也可吸收噪音及振動。
5、經濟安全便于工程預算，較法蘭式連接節約總工程費用的20％，施工無需電源、氧氣、明火。
6、零污染 因原件安裝不存在焊渣和破壞鍍鋅層與涂塑層的問題，故可確保管道暢通。連接后的管路尤其消防噴淋系統不會因其他方式的連接而產生銹蝕堵塞管路中的設備、噴淋頭等。
7、占據空間少 ①法蘭安裝空間較卡箍接頭為3：2。②卡箍接頭及配件可先進行安裝，并可調整任意方向、角度，配管隨意。
8、維護方便 拆洗與更換只需拆下兩個卡箍，4個螺栓即可，便于管路延伸、更換、轉動方向。均勻磨損。
柔性管接頭分為鋼環型和管端型兩種，這兩種產品的區別在于安裝方式和成本。鋼環型柔性管接頭適用于低壓管道，對焊接要求特別嚴格。管端型柔性管接頭使用范圍廣闊，高中低壓都可以使用。缺點是成本略高。
制造工藝分為三種：鑄造，鍛造和鋼制。
制造工藝分為三種：鑄造，鍛造和鋼制。
適用范圍：卡箍式柔性管接頭適用于水力發電，火力發電，煤炭，化工，食品加工廠，天然氣輸送等行業。
安裝：當管道需要翻轉時，只能把接頭的幾個螺栓拆除即可翻轉任意角度，不需要割開和焊接，節省了大量輔助工作量和費用，減輕了勞動強度，縮短了施工工期。與法蘭連接相比，提高功效6-8倍，且維護的工作量很小，經改進又衍生出免拆卸直接焊接的卡箍式柔性伸縮接頭安裝更加方便，僅在維修時需拆卸螺栓，其他時間均為整體形勢存在，可靠穩定。
請點擊圖片看大圖

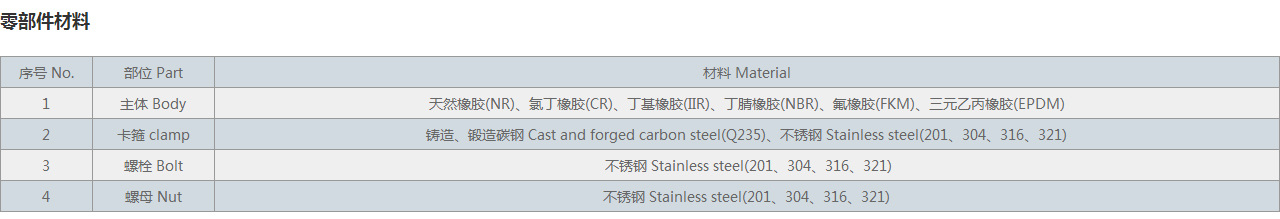

| 序號 No. | 部位 Part | 材料 Material |
| 1 | 主體 Body | 天然橡膠(NR)、氯丁橡膠(CR)、丁基橡膠(IIR)、丁腈橡膠(NBR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM) |
| 2 | 卡箍 clamp | 鑄造、鍛造碳鋼 Cast and forged carbon steel(Q235)、不銹鋼 Stainless steel(201、304、316、321) |
| 3 | 螺栓 Bolt | 不銹鋼 Stainless steel(201、304、316、321) |
| 4 | 螺母 Nut | 不銹鋼 Stainless steel(201、304、316、321) |
請點擊圖片看大圖
|

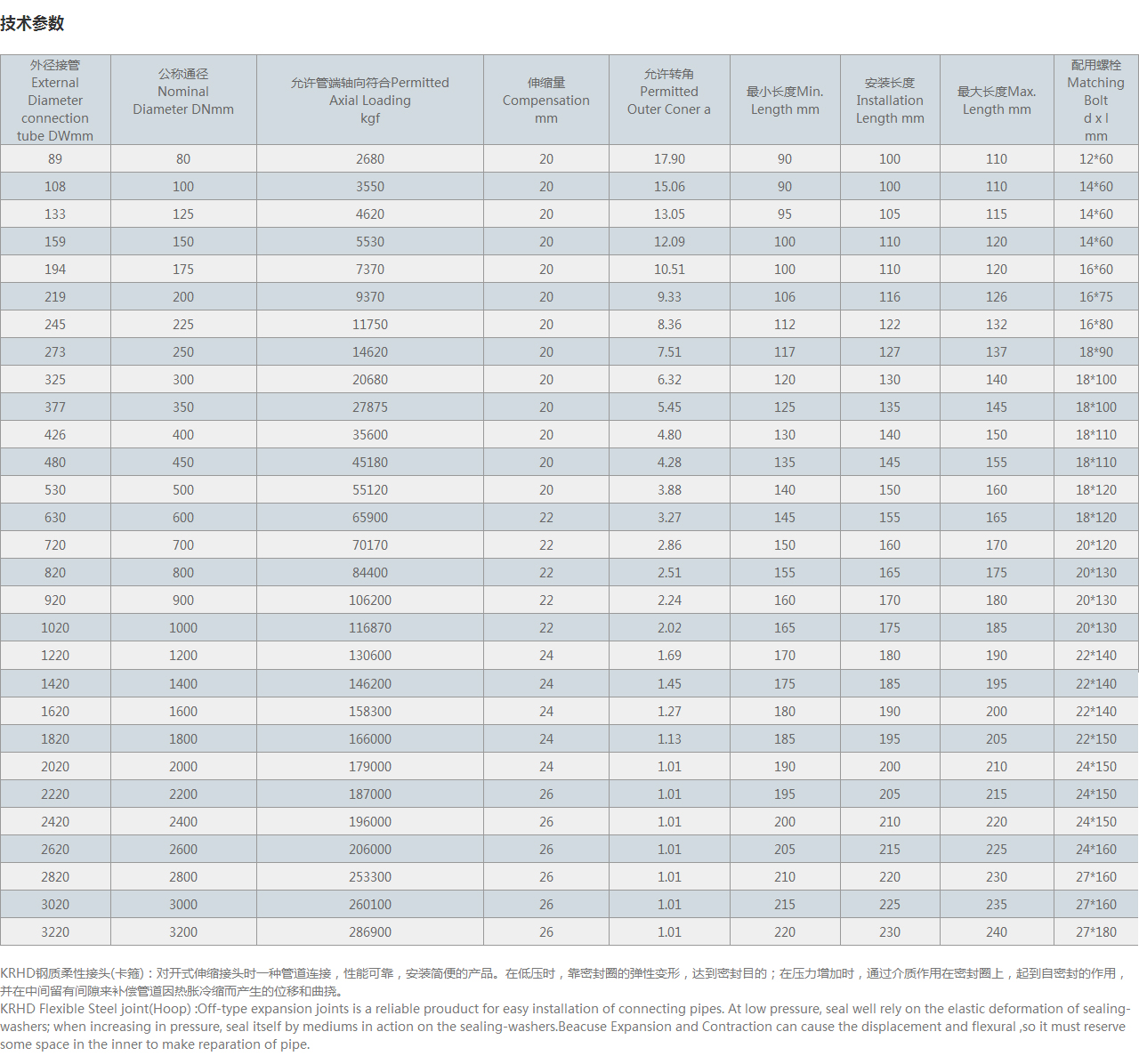

外徑接管 External Diameter connection tube DWmm |
公稱通徑 Nominal Diameter DNmm
|
允許管端軸向符合Permitted Axial Loading kgf |
伸縮量 Compensation mm |
允許轉角 Permitted Outer Coner a
|
很小長度Min. Length mm |
安裝長度 Installation Length mm |
很大長度Max. Length mm |
配用螺栓 Matching Bolt d x l mm |
| 89 | 80 | 2680 | 20 | 17.90 | 90 | 100 | 110 | 12*60 |
| 108 | 100 | 3550 | 20 | 15.06 | 90 | 100 | 110 | 14*60 |
| 133 | 125 | 4620 | 20 | 13.05 | 95 | 105 | 115 | 14*60 |
| 159 | 150 | 5530 | 20 | 12.09 | 100 | 110 | 120 | 14*60 |
| 194 | 175 | 7370 | 20 | 10.51 | 100 | 110 | 120 | 16*60 |
| 219 | 200 | 9370 | 20 | 9.33 | 106 | 116 | 126 | 16*75 |
| 245 | 225 | 11750 | 20 | 8.36 | 112 | 122 | 132 | 16*80 |
| 273 | 250 | 14620 | 20 | 7.51 | 117 | 127 | 137 | 18*90 |
| 325 | 300 | 20680 | 20 | 6.32 | 120 | 130 | 140 | 18*100 |
| 377 | 350 | 27875 | 20 | 5.45 | 125 | 135 | 145 | 18*100 |
| 426 | 400 | 35600 | 20 | 4.80 | 130 | 140 | 150 | 18*110 |
| 480 | 450 | 45180 | 20 | 4.28 | 135 | 145 | 155 | 18*110 |
| 530 | 500 | 55120 | 20 | 3.88 | 140 | 150 | 160 | 18*120 |
| 630 | 600 | 65900 | 22 | 3.27 | 145 | 155 | 165 | 18*120 |
| 720 | 700 | 70170 | 22 | 2.86 | 150 | 160 | 170 | 20*120 |
| 820 | 800 | 84400 | 22 | 2.51 | 155 | 165 | 175 | 20*130 |
| 920 | 900 | 106200 | 22 | 2.24 | 160 | 170 | 180 | 20*130 |
| 1020 | 1000 | 116870 | 22 | 2.02 | 165 | 175 | 185 | 20*130 |
| 1220 | 1200 | 130600 | 24 | 1.69 | 170 | 180 | 190 | 22*140 |
| 1420 | 1400 | 146200 | 24 | 1.45 | 175 | 185 | 195 | 22*140 |
| 1620 | 1600 | 158300 | 24 | 1.27 | 180 | 190 | 200 | 22*140 |
| 1820 | 1800 | 166000 | 24 | 1.13 | 185 | 195 | 205 | 22*150 |
| 2020 | 2000 | 179000 | 24 | 1.01 | 190 | 200 | 210 | 24*150 |
| 2220 | 2200 | 187000 | 26 | 1.01 | 195 | 205 | 215 | 24*150 |
| 2420 | 2400 | 196000 | 26 | 1.01 | 200 | 210 | 220 | 24*150 |
| 2620 | 2600 | 206000 | 26 | 1.01 | 205 | 215 | 225 | 24*160 |
| 2820 | 2800 | 253300 | 26 | 1.01 | 210 | 220 | 230 | 27*160 |
| 3020 | 3000 | 260100 | 26 | 1.01 | 215 | 225 | 235 | 27*160 |
| 3220 | 3200 | 286900 | 26 | 1.01 | 220 | 230 | 240 | 27*180 |
KRHD鋼質柔性接頭(卡箍)：對開式伸縮接頭時一種管道連接，性能可靠，安裝簡便的產品。在低壓時，靠密封圈的彈性變形，達到密封目的；在壓力增加時，通過介質作用在密封圈上，起到自密封的作用，并在中間留有間隙來補償管道因熱脹冷縮而產生的位移和曲撓。
KRHD Flexible Steel joint(Hoop) :Off-type expansion joints is a reliable prouduct for easy installation of connecting pipes. At low pressure, seal well rely on the elastic deformation of sealing-washers; when increasing in pressure, seal itself by mediums in action on the sealing-washers.Beacuse Expansion and Contraction can cause the displacement and flexural ,so it must reserve some space in the inner to make reparation of pipe.
